Основные архитектуры и платформы управления


IBM предлагает несколько архитектур управления и важных платформ

управления.

Структура управления открытой сети (ONA)

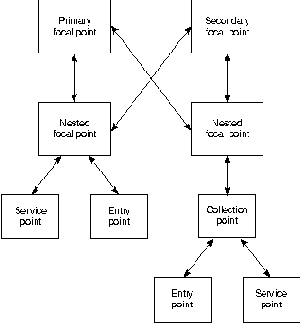

Базовая структура ONA представлена на Рис. 33-2.

Фокусы (focal points) обеспечивают поддержку операций централизованного

сетевого управления. Это те об'екты управления, которые уже были

названы ранее в описанной общей модели. Фокусы отвечают на

предупреждения конечных станций, поддерживают базы данных управления и

обеспечивают интерфейс пользователя с оператором управления сети.

Существуют два вида фокусов: первичный (primary) и вторичный

(secondary). Первичные фокусы соответствуют описанным выше. Вторичные

фокусы обеспечивают резерв для первичных фокусов и используются при

отказе первичных фокусов.

Вложенные фокусы (nested focal points) обеспечивают поддержку

распределенного управления для частей крупных сетей. Они продвигают

критичную информацию в другие глобальные фокусы.

Точки сбора (collection points) передают инфрмацию из автономных

подсетей SNA в фокусы. Точки сбора обычно используются для продвижения

данных из сети IBM с равноправными узлами в иерархию ONA.

Точки ввода (entry points) являются устройствами SNA, которые могут

реализовать ONA для себя и для других устройств. Большинство

стандартных устройств SNA могут быть точками ввода.

Точки обслуживания (service points) являются системами, которые

обеспечивают доступ в ONA для устройств, не являющихся устройствами

SNA. Toчки обслуживания способны отправлять в фокусы информацию

сетевого управления о системах, не являющихся системами SNA, а также

принимать команды из фокусов, транслируя их в формат, приемлемый для

устройств, не являющихся устройствами SNA, и продвигать их в эти

устройства для выполнения. Точки обслуживания фактически являются

сетевыми интерфейсами с ONA.
