Базы данных управления
Все управляемые об'екты содержатся в Информационной базе управления
(Management Information Base - MIB),
которая фактически является базой данных об'ектов. Логически
MIB можно изобразить в виде абстрактного дерева, листьями которого
являются отдельные информационные элементы. Идентификаторы об'ектов
уникальным образом идентифицируют об'екты MIB этого дерева.
Идентификаторы об'ектов похожи на телефонные номера тем, что они
организованы иерархически и их отдельные части назначаются различными
организациями. Например, международные телефонные номера состоят из
кода страны (назначаемого международной организацией) и телефонного
номера в том виде, в каком он определен в данной стране. Телефонные
номера в США далее делятся на код области, номер центральной
телефонной станции (СО) и номер станции, связанной с этой СО.
Аналогично, идентификаторы об'ектов высшего уровня MIB назначаются
Международной Электротехнической Комиссией ISO (ISO IEC). ID об'ектов

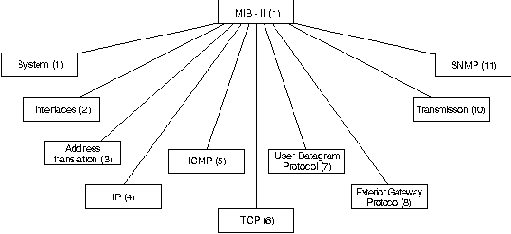

низшего уровня назначаются относящимися к ним организациями. На
Рис. 32-2 изображены корневая и несколько наиболее крупных ветвей
дерева MIB.
Дерево MIB расширяемо благодаря экспериментальным и частным ветвям.
Например, поставщики могут определять свои собственные ветви для
включения реализаций своих изделий. В настоящее время вся работа по
стандартизации ведется на экспериментальной ветви.
Структуру MIB определяет документ, называемый Структура Информации
Управления (Structure of Management Information - SMI). SMI определяет
следующие типы информации:
Network addresses (Сетевые адреса)
Предсталяют какой-нибудь адрес
из конкретного семейства протоколов. В настоящее время единственным
примером сетевых адресов являются 32-битовые адреса IP.
Counters (Счетчики)
Неотрицательные целые числа, которые монотонно
увеличиваются до тех пор, пока не достигнут максимального значения,
после чего они сбрасываются до нуля. Примером счетчика является общее
число байтов, принятых интерфейсом.
Gauges (Измерительный прибор, мера, размер)
Неотрицательные целые числа, которые
могут увеличиваться или уменьшаться, но запираются при максимальном
значении. Примером измерительного прибора является длина очереди,
состоящей из выходных пакетов (в пакетах).
Ticks (Тики)
Сотые доли секунды, прошедшие после какого-нибудь
события. Примером tick является время, прошедшее после вхождения
интерфейса в свое текущее состояние.
Opaque (Мутный)
Произвольное кодирование. Используется для передачи
произвольных информационных последовательностей, находящихся вне
пределов точного печатания данных, которое использует SMI.
