Формат пакета (Реализация IP)

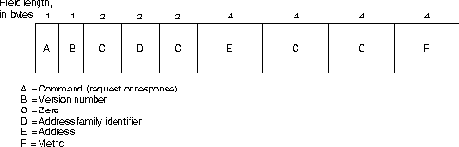

На Рис. 23-2 изображен формат пакета RIP для реализаций IP так, как

он определен в RFC 1058.

ПРИМЕЧАНИЕ:

На Рис. 23-2 представлен формат RIP, используемый для

сетей IP в Internet. В некоторые другие варианты RIP внесены

незначительные изменения формата и (или) имен файлов, которые

здесь перечислены, но функциональные возможности базового алгоритма

маршрутизации те же самые.

Первое поле в пакете RIP-это поле команд (command). Это поле содержит

целое число, обозначающее либо запрос, либо ответ. Команда "запрос"

запрашивает отвечающую систему об отправке всей таблицы маршрутизации

или ее части. Пункты назначения, для которых запрашивается ответ,

перечисляются далее в данном пакете. Ответная команда представляет

собой ответ на запрос или чаще всего какую-нибудь незатребованную

регулярную корректировку маршрутизации. Отвечающая система включает

всю таблицу маршрутизации или ее часть в ответный пакет. Регулярные

сообщения о корректировке маршрутизации включают в себя всю таблицу

мааршрутизации.

Поле версии (version) определяет реализуемую версию RIP. Т.к. в

об'единенной сети возможны многие реализации RIP, это поле может быть

использовано для сигнализирования о различных потенциально

несовместимых реализациях.

За 16-битовым полем, состоящим из одних нулей, идет поле идентификатора

семейства адресов (аddress family identifier). Это поле определяет

конкретное используемое семейство адресов. В сети Internet (крупной

международной сети, об'единяющей научно-исследовательские институты,

правительственные учреждения, университеты и частные предприятия) этим

адресным семейством обычно является IP (значение=2), но могут быть

также представлены другие типы сетей.

Следом за еще одним 16-битовым полем, состоящим из одних нулей, идет

32-битовое поле адреса (address). В реализациях RIP Internet это поле

обычно содержит какой-нибудь адрес IP.

За еще двумя 32-битовыми полями из нулей идет поле показателя RIP

(metric). Этот показатель представляет собой число пересылок (hop
