Формат сообщений LMI
В предыдущем разделе описан базовый формат протокола Frame Relay для
переноса блоков данных пользователя. Разработанная консорциумом
спецификация Frame Relay также включает процедуры LMI. Сообщения
LMI отправляются в блоках данных, которые характеризуются DLCI,
специфичным для LMI (определенным в спецификации консорциума как

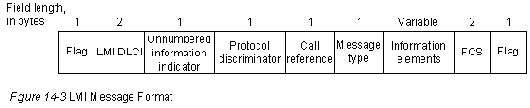

DLCI=1023). Формат сообщений LMI представлен на Рис. 14-3.
В сообщениях LMI заголовок базового протокола такой же, как в
обычных блоках данных. Фактическое сообщение LMI начинается с четырех
мандатных байтов, за которыми следует переменное число информационных
элементов (IE). Формат и кодирование сообщений LMI базируются на
стандарте ANSI T1S1.
Первый из мандатных байтов (unnumbered information indicator-индикатор
непронумерованной информации) имеет тот же самый формат, что и
индикатор блока непронумерованной информации LAPB (UI) с битом P/F,
установленным на нуль. Подробная информация о LAPB дается в разделе
"Уровень 2" Главы 13 .
Следующий байт называют "дискриминатор
протокола" (protocol discriminator); он установлен на величину,
которая
указывает на "LMI". Третий мандатный байт (call reference-ссылка на
обращение) всегда заполнен нулями.
Последний мандатный байт является полем "типа сообщения" (message
type). Определены два типа сообщений. Сообщения "запрос о состоянии"
(status enquiry) позволяют устройствам пользователя делать запросы о
состоянии сети. Сообщения "состояние" (status) являются ответом на
сообщения-запросы о состоянии. Сообщения "продолжайте работать"
(keepalives) (посылаемые через линию связи для подтверждения того, что
обе стороны должны продолжать считать связь действующей) и сообщения
о состоянии PVC являются примерами таких сообщений; это общие свойства
LMI, которые должны быть частью любой реализации, соответствующей
спецификации консорциума.
Сообщения о состоянии и запросы о состоянии совместно обеспечивают
проверку целостности логического и физического каналов. Эта информация
является критичной для окружений маршрутизации, т.к. алгоритмы
маршрутизации принимают решения, которые базируются на целостности
канала.
За полем типа сообщений следуют несколько IЕ. Каждое IЕ состоит из
одно-байтового идентификатора IЕ, поля длины IЕ и одного или более
байтов, содержащих фактическую информацию.
Глобальная адресация
В дополнение к общим характеристикам LMI существуют несколько
факультативных дополнений LMI, которые чрезвычайно полезны в окружении
межсетевого об'единения. Первым важным факультативным дополнением LMI
является глобольная адресация. Как уже отмечалось раньше, базовая
(недополненная) спецификация Frame Relay обеспечивает только
значения поля DLCI, которые идентифицируют цепи PVC с локальным
значением. В этом случае отсутствуют адреса, которые идентифицируют
сетевые интерфейсы или узлы, подсоединенные к этим интерфейсам. Т.к.
эти адреса не существуют, они не могут быть обнаружены с помощью
традиционной техники обнаружения и резолюции адреса. Это означает,
что при нормальной адресации Frame Relay должны быть составлены
статистические карты, чтобы сообщать маршрутизаторам, какие DLCI
использовать для обнаружения отдаленного устройства и связанного с
ним межсетевого адреса.
Дополнение в виде глобальной адресации позволяет использовать
идентификаторы узлов. При использовании этого дополнения значения,
вставленные в поле DLCI блока данных, являются глобально значимыми
адресами индивидуальных устройств конечного пользователя (например,

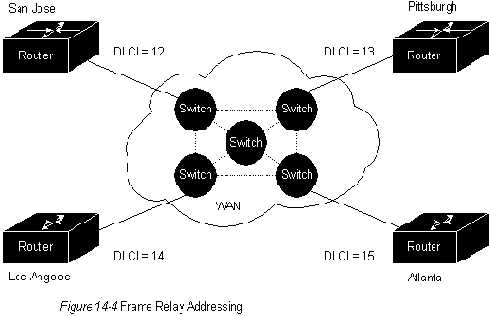

маршрутизаторов). Реализация данного принципа представлена на Рис.14-4.
Необходимо отметить, что каждый интерфейс, изображенный на Рис.14-4,
имеет свой собственный идентификатор. Предположим, что Питтсбург
должен отправить блок данных в Сан Хосе. Идентификатором Сан Хосе
является число 12, поэтому Питттсбург помещает величину "12" в поле
DLCI и отправляет блок данных в сеть Frame Relay. В точке выхода
из сети содержимое поля DLSI изменяется сетью на 13, чтобы отразить
узел источника блока данных. Т.К. интерфейс каждого маршрутизатора имеет
индивидуальную величину, как у идентификатора его узла, отдельные
устройства могут быть различимы. Это обеспечивает адаптируемую
маршрутизацию в сложных окружениях.
Глобальная адресация обеспечивает значительные преимущества в
крупных комплексных об'единенных сетях, т.к. в этом случае
маршрутизаторы воспринимают сеть Frame Relay на ее периферии как
обычную LAN. Нет никакой необходимости изменять протоколы высших
уровней для того, чтобы использовать все преимущества, обеспечиваемые
их возможностями.
