Основы технологии
Х.25 определяет характеристики телефонной сети для передачи данных.
Чтобы начать связь, один компьютер обращается к другому с запросом
о сеансе связи. Вызванный компьютер может принять или отклонить связь.
Если вызов принят, то обе системы могут начать передачу информации с
полным дублированием. Любая сторoнa может в любой момент прекратить
связь.
Спецификация Х.25 определяет двухточечное взаимодействие между
терминальным оборудованием (DTE) и оборудованием завершения действия
информационной цепи (DCE). Устройства DTE (терминалы и главные
вычислительные машины в аппаратуре пользователя) подключаются к
устройствам DCE (модемы, коммутаторы пакетов и другие порты в сеть PDN,
обычно расположенные в аппаратуре этой сети), которые соединяются с
"коммутаторами переключения пакетов" (packet switching exchange)
(PSE или просто switches) и другими DCE внутри PSN и, наконец, к

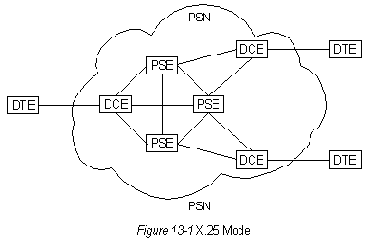

другому устройству DTE. Взаимоотношения между об'ектами сети Х.25
показаны на Рис. 13-1.
DTE может быть терминалом, который не полностью реализует все
функциональные возможности Х.25. Такие DTE подключаются к DCE через
трансляционное устройство, называемое пакетный ассемблер/дизассемблер
- packet assembler/disassembler -
(РAD). Действие интерфейса терминал/PAD, услуги, предлагаемые
PAD и взаимодействие между PAD и главной вычислительной машиной
определены соответственно CCITT Recommendations X.28, X3 и Х.29.
Спецификация Х.25 составляет схемы Уровней 1-3 эталонной модели OSI.
Уровень 3 Х.25 описывает форматы пакетов и процедуры обмена пакетами
между равноправными об'ектами Уровня 3. Уровень 2 Х.25 реализован
Протоколом Link Access Procedure, Balanced (LAPB). LAPB определяет
кадрирование пакетов для звена DTE/DCE. Уровень 1 Х.25 определяет
электрические и механические процедуры активации и дезактивации
физической среды, соединяющей данные DTE и DCE. Это взаимоотношение

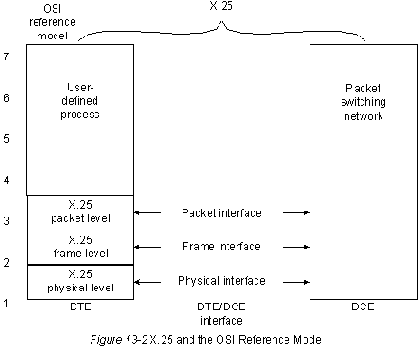

представлено на Рис. 13-2. Необходимо отметить, что на Уровни 2 и 3
также ссылаются как на стандарты ISO - ISO 7776 (LAPB) и ISO 8208
(пакетный уровень Х.25).
Сквозная передача между устройствами DTE выполняется через
двунаправленную связь, называемую виртуальной цепью. Виртуальные цепи
позволяют осуществлять связь между различными элементами сети через
любое число промежуточных узлов без назначения частей физической среды,
что является характерным для физических цепей. Виртуальные цепи могут
быть либо перманентными, либо коммутируемыми (временно). Перманентные
виртуальные цепи обычно называют PVC; переключаемые виртуальные цепи-
SVC. PVC обычно применяются для наиболее часто используемых передач
данных, в то время как SVC применяются для спорадических передач
данных. Уровень 3 Х.25 отвечает за сквозную передачу, включающую как
PVC, так и SVC.
После того, как виртуальная цепь организована, DTE отсылает пакет
на другой конец связи путем отправки его в DCE, используя
соответствующую виртуальную цепь. DCE просматривает номер виртуальной
цепи для определения маршрута этого пакета через сеть Х.25. Протокол
Уровня 3 Х.25 осуществляет мультиплексную передачу между всеми DTE,
которые обслуживает устройство DCE, расположенное в сети со стороны
пункта назначения, в результате чего пакет доставлен к DTE пункта
назначения.
